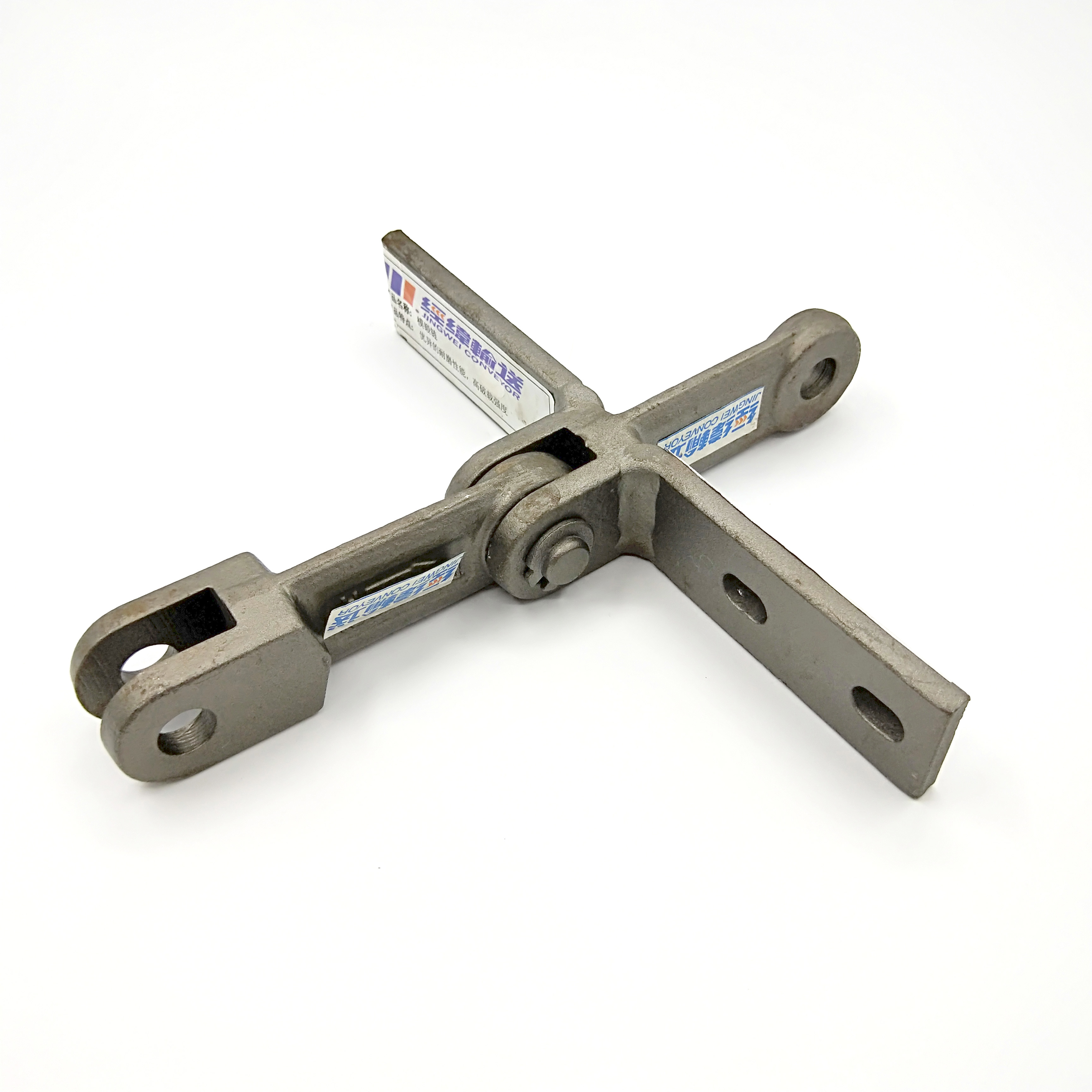

Forged Chain
Pitch ( mm ) | Pin Diameter d ( mm ) | Plate Width H( mm ) | b1 ( mm ) | b2 ( mm ) | b3 ( mm ) | T1 ( mm ) | T2 ( mm ) | Wing Width L( mm ) | Rated Strength |
100 | 14 | 30 | 15 | 33 | 16 | 13 | 6(8) | Welding attached plate, length and hole size customized | 140KN |
125 | 17 | 35 | 17 | 34 | 18 | 8 | 6(8 ) | 150KN | |
142 | 25.4 | 50.8 | 19 | 43 | 20 | 12.2 | 8 (10) | 270KN | |
142(H) | 25.4 | 50.8 | 29 | 62 | 30 | 15 | 8 (10) | 340KN | |
150 | 18 | 40 | 18 | 40 | 20 | 11.5 | 6(8.10) | 200KN | |
200 | 21 | 45 | 20 | 42 | 22 | 12.2 | 6(8.10) | 270KN |
